Size ID (mm) | Size NB (cu) | Dim A (mm) | Bolt Size (mm) | Material Width & Thickness (mm) |
---|---|---|---|---|
17 | 15 | 53 | 8 | 25 x 3 |
24 | 22 | 60 | 8 | 25 x 3 |
30 | 28 | 71 | 8 | 25 x 3 |
37 | 35 | 74 | 8 | 25 x 3 |
44 | 42 | 94 | 12 | 30 x 3 |
57 | 54 | 108 | 12 | 30 x 3 |
70 | 67 | 120 | 12 | 30 x 3 |
80 | 76 | 130 | 12 | 30 x 3 |
114 | 108 | 162 | 12 | 30 x 3 |
135 | 133 | 197 | 14 | 40 x 3 |
165 | 159 | 223 | 14 | 40 x 3 |

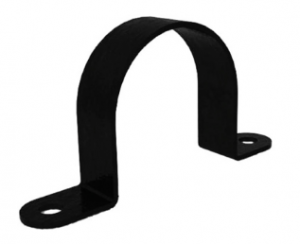

EXCO 133 Saddle Clamp
Construction
- Mild Steel
- Nylon Coated Finish
For Use With
- Copper Tubes
- Stainless Steel Tubes
Size ID (mm) | Size NB (cu) | Dim A (mm) | Bolt Size (mm) | Material Width & Thickness (mm) |
---|---|---|---|---|
15 | 15 | 53 | 8 | 25 x 3 |
22 | 22 | 60 | 8 | 25 x 3 |
28 | 28 | 71 | 8 | 25 x 3 |
35 | 35 | 74 | 8 | 25 x 3 |
42 | 42 | 94 | 12 | 30 x 3 |
54 | 54 | 108 | 12 | 30 x 3 |
67 | 67 | 120 | 12 | 30 x 3 |
76 | 76 | 130 | 12 | 30 x 3 |
108 | 108 | 162 | 12 | 30 x 3 |
133 | 133 | 197 | 14 | 40 x 3 |
159 | 159 | 223 | 14 | 40 x 3 |
